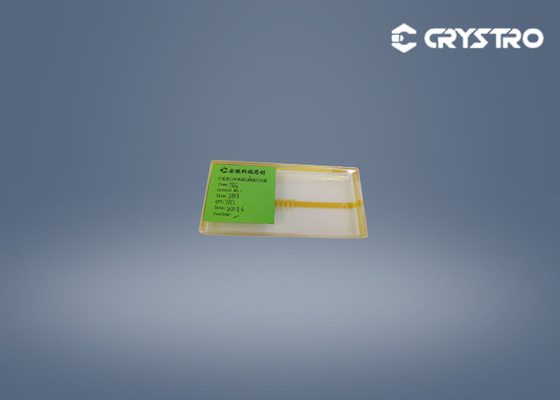

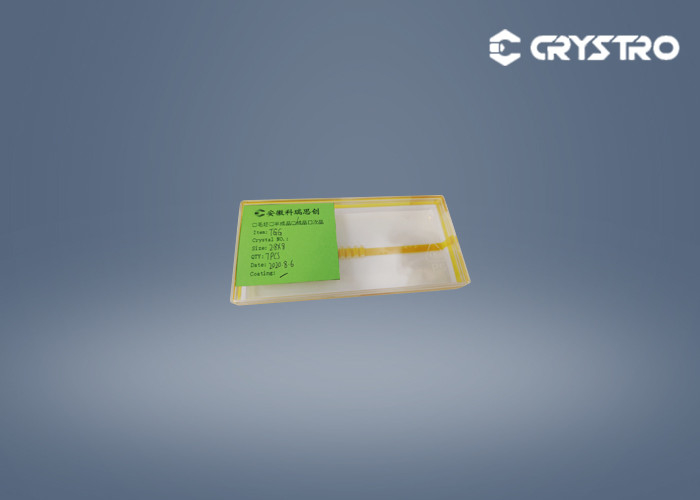

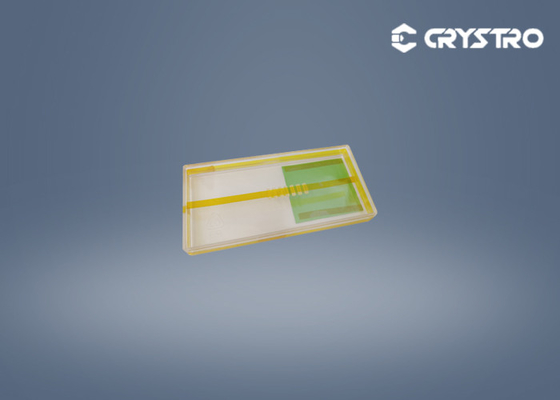

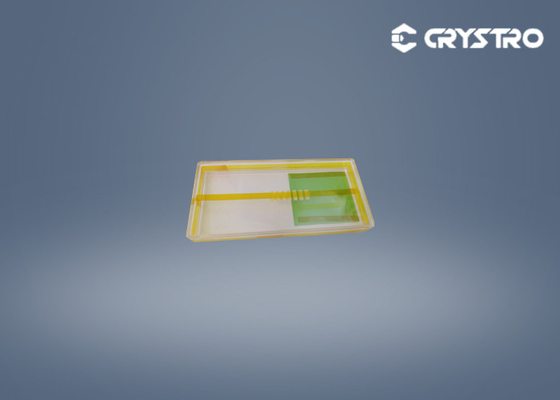

光学アイソレーター装置のためのD2.8x8mm TGGのテルビウム ガリウム ガーネット水晶

光学アイソレーター装置のためのD2.8*8mm TGGのテルビウム ガリウム ガーネット水晶材料

導入:

テルビウム ガリウム ガーネット（TGG）は光学アイソレーター装置のための水晶材料である。光学アイソレーター装置はTGGのnon-reciprocalファラデー効果を利用する。ファラデー効果はライトと同軸外的な磁界の前で材料を通して送信されるので光ビームの偏光面の回転である。分極の回転はライトの伝播の方向にもかかわらず同じ感覚にある。光学アイソレーターは適切に一直線に並べられた偏光子によって結合されるライトが1方向だけで渡るようにするファラデー回転子である。

近年、大規模な、良質TGGの水晶の成長はずっと水晶材料の分野の熱い研究トピック国内外でである。専門R & Dのチームの絶え間ない努力によって、Crestronは首尾よく2020年6月の100mmの直径によってTGGの水晶を育てた。

Crystroは提供する:

主な特長:

• 大型のBouleの直径:4インチまで
• 典型的な絶滅の比率:>35 dBの高い等級:>40 dB
• 1064 nmのVerdetの定数40 rad/T/m
• 1064 nmのR.i. 1.95

主な利点:

1. Verdetの大きい定数:35ラドT-1m-1

2. 低い光学損失: <0>

3. 高い熱伝導性:7.4W m-1K-1

4. 高いレーザーの損傷閾値:>1GW/cm
