テルビウム ガリウム ガーネット磁気光学TGG水晶高いレーザーの損傷閾値

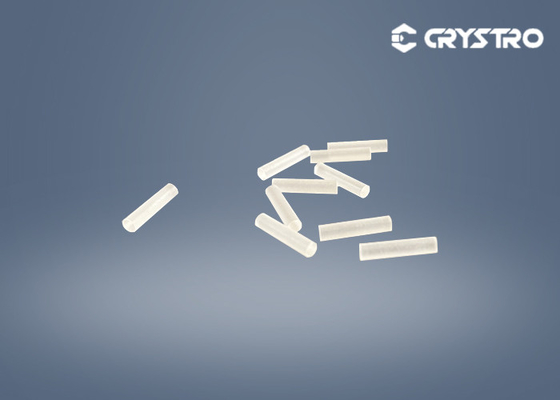

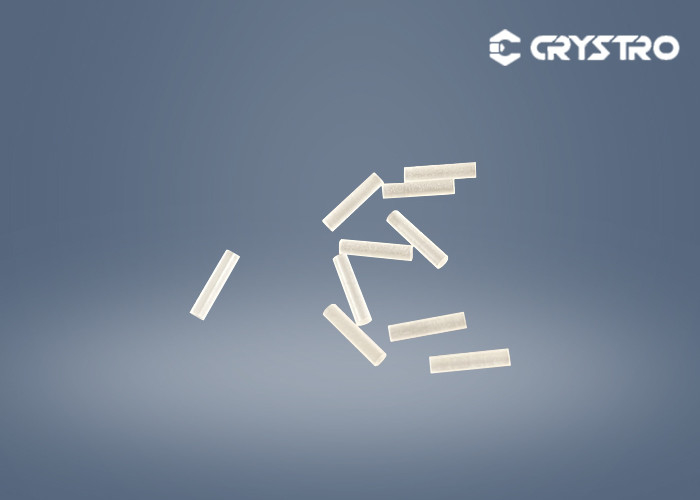

磁気光学物質的なDia 2.15*9.8mm TGGの水晶

導入:

テルビウム ガリウム ガーネット（TGG）は一種のファラデー回転子のための熱伝導性のhigh-levelの総合的なガーネット、磁気光学水晶およびアイソレーターである。それはで繊維光学システムのためにレーザー システムのためにおよび現在および磁界センサー光学アイソレーター、光学サーキュレータ、光学変調器使用する、ことができる。

ファラデー回転子はTGGの水晶棒および特に設計されていた磁石で構成される。磁気光学材料を通る磁界の行為の下でビームの分極の方向は逸れ、偏向の方向は磁界の方向とだけ関連し、ビーム伝播の方向とは全く関係ない。光学アイソレーターは適切に置かれた偏光子の45偏向の光学回転子そして組から成っている。それは光ビームが1方向だけで渡るようにし、反対の方向の普及からの光ビームを妨げる。

Crystro TGGの棒の指定:

私達はあなたの要求にカスタマイズされたTGGに水晶サイズを提供してもいい。

主な特長:

• 大型のBouleの直径:4"まで
• 典型的な絶滅の比率:>35 dBの高い等級:>40 dB
• 1064 nmのVerdetの定数40 rad/T/m
• 1064 nmのR.i. 1.95

主な利点:

1. Verdetの大きい定数:35ラドT-1m-1

2. 低い光学損失: <0>

3. 高い熱伝導性:7.4W m-1K-1

4. 高いレーザーの損傷閾値:>1GW/cm2
